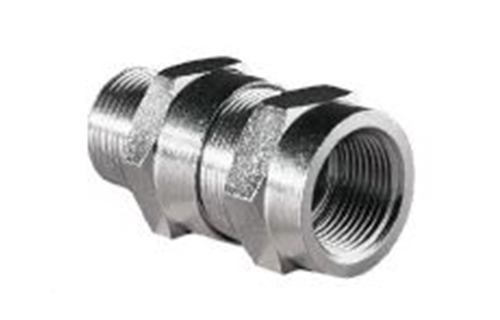

防爆非鎧裝電纜固定接頭-固定式NCC
用途防爆電纜固定接頭主要功能在於電纜入配電箱或者入防爆燈具實做使用
規格
| 防爆等級 | EX db IIC Gb,Ex eb IIC Gb,EX t b IIIC Db IP66 |
| 發證單位 | 德國萊茵 TUV Rheinland TS認證標章 |
| 材質 | 黃酮/黃酮-鍍鎳/鋼-電鍍鋅/不鏽鋼SUS304/不鏽鋼SUS316 |
| 產品編碼 Designation part number system | ||||
| 1 | NCC | 2 | 3 | 4 |
| Certification Unit 認證單位 |
Name of fitting 產品代碼 |
Hub Size & Type 尺寸和型式 |
Thread Standard 螺紋 |
Material 材質 |
| 1 認證單位 / 代碼 | |||||
| International Electrotechnical Commission 國際電工委員會 / IEC | |||||
| 2 尺寸 / 代碼 英制lnch | |||||||||||
| Hub Size | 1/2"A | 1/2"B | 3/4" | 1 | 1-1/4" | 1-1/2" | 2"A | 2"B | 2-1/2"A | 2-1/2"B | 3" |
| Code | 050A | 050B | 075 | 100 | 125 | 150 | 200A | 200B | 250A | 250B | 300 |
| 公制 Metric | |||||||||||
| Hub Size | M20A | M20B | M25 | M32 | M40 | M50A | M50B | M63A | M63B | M75A | M75B |
| Code | 20A | 20B | 25 | 32 | 40 | 50A | 50B | 63A | 63B | 75A | 75B |
| 3 螺紋 / 代碼 | |||||
| 螺紋 | 代碼 | ||||
| NPT(美牙) | N | ||||
| Metric Fine Thread(公制牙) | M | ||||
| 4 材質 / 代碼 | |||||
| 材質 | 代碼 | ||||
| 黃銅 | B | ||||
| 不鏽鋼SUS304 | S4 | ||||
| 黃銅鍍鎳 | BN | ||||
| 不鏽鋼SUS316 | S6 | ||||
| 鋼電鍍鋅 | E | ||||
| 範例 Example | ||||
| IEC | NCC | 075 | M | BN |
| Certification Unit 認證單位 |
Name of fitting 產品代碼 |
Hub Size & Type 尺寸和型式 |
Thread Standard 螺紋 |
Material 材質 |
| IEC | 非鎧裝電纜頭-固定式 | 3/4" | NPT(美牙) | 黃銅鍍鎳 |
| IEC | NCC | 25 | M | S4 |
| Certification Unit 認證單位 |
Name of fitting 產品代碼 |
Hub Size & Type 尺寸和型式 |
Thread Standard 螺紋 |
Material 材質 |
| IEC | 非鎧裝電纜頭-固定式 | M25 | M(公制牙) | 不鏽鋼SUS304 |
詳細介紹
| 規格 Hub Size | 尺寸 Dimensions (mm) | 電纜外徑 | |||
| 公制 Metric | 英制 Inch | A | B | Overall Cable Diameter | |
| M20A | 1/2"A | 58 | 32 | 4~8.9 | |
| M20B | 1/2"B | 58 | 32 | 9~13.9 | |
| M25 | 3/4 | 58 | 40 | 14~19.9 | |
| M32 | 1" | 58 | 46 | 20~25.3 | |
| M40 | 1-1/4" | 60 | 53 | 25~31.8 | |
| M50A | 1-1/2" | 64 | 60 | 31~37.9 | |
| M50B | 2"A | 71 | 75 | 38~44.8 | |
| M63A | 2"B | 71 | 75 | 42~48.8 | |
| M63B | 2-1/2"A | 80 | 90 | 49~55.8 | |
| M75A | 2-1/2"B | 80 | 90 | 55~61.7 | |
| M75B | 3" | 82 | 97 | 61.5~68.7 | |
| 使用說明 Instruction of Amoured Cable Gland | ||||
| A |
在"I"，留出足夠的電纜長度，以滿足設備需求，
將電纜通過導線管及電纜固定頭 |
|||
| B | 除非已經旋入設備，否則使用板手擰緊入口螺母 "2"防止鬆動，並用另一板手擰緊後螺母"1"直至 密封墊片與電纜之間感到阻力為止。然後，將後 螺母多擰緊半圈，完成內部密封 |
|||
| C | 使用板手擰緊電纜固定頭後螺母"1"防止鬆動， 並用另一板手將螺紋導線管擰緊入電纜固定頭 |
|||
